Auteur Sujet: Conseil/avis sur configuration d'un 130  (Lu 167 fois)

Hors ligne sansors

  • Pilote en carton mouillé
  • *
  • Messages: 4
Conseil/avis sur configuration d'un 130
« le: 29 mai, 2017, 02:19:35 02:19 »
Hello !

Je saute le pas et souhaite m'équiper pour faire un petit quadcopter en 130 avec de quoi faire du fpv.

Voici ce que j'ai retenus :

Pour le quad en lui même

Frame 130 Liantian : https://www.banggood.com/Liantian-LT130-ZMR130-QAV130-130MM-Carbon-Fiber-Frame-Kit-for-Mini-Racer-Helocopter-Multicopter-p-1025924.html?rmmds=search
Moteur 1104 DYS BE1104 en 7000KV : https://www.banggood.com/DYS-BE1104-1104-Brushless-Motor-5400KV-6500KV-7000KV-2-3S-for-100-120-150-Mini-Multirotors-p-1048677.html?rmmds=cart
ESC
ESC DYS XSD 12A : https://www.banggood.com/DYS-XSD-12A-12amp-ESC-2-3S-Blheli_S-Dshot-Support-Oneshot-Multishot-Dshot600-p-1139963.html?rmmds=cart
F3 Deluxe : https://www.banggood.com/Upgrade-NAZE32-F3-Flight-Controller-Acro-6-DOF-Deluxe-10-DOF-for-Multirotor-Racing-p-1010232.html?rmmds=cart
Hélice 3025 Gemfan : https://www.banggood.com/2-Pairs-Gemfan-3025-PC-Propeller-CWCCW-For-1104-Motor-120-150-160-RC-Multirotors-p-1059763.html?rmmds=cart
Camera combo TX03 : https://www.banggood.com/Eachine-TX03-Super-Mini-025mW50mW200mW-Switchable-AIO-5_8G-72CH-VTX-600TVL-13-Cmos-FPV-Camera-p-1104884.html?rmmds=cart
XM+ Recever : https://www.banggood.com/Frsky-XM-Micro-D16-SBUS-Full-Range-Receiver-Up-to-16CH-p-1110020.html?rmmds=cart
Mini power board : https://www.banggood.com/Matek-Mini-PDB-Power-Distribution-Board-With-12V-Linear-Voltage-Regulator-For-FPV-Multicopter-p-1000578.html?rmmds=search

Je ne suis pas sûr de mon choix pour les moteur (1104, 1306 ou 1407 ??? ) ni pour les esc avec l'arrivée du 1200 ( quitte à attendre les nouveaux XM ? )

Pour le casque FPV je pense qu'il est difficile de trouver meilleur rapport/qualités/prix : https://www.banggood.com/Eachine-VR-D2-Pro-Upgraded-5-Inches-800480-40CH-5_8G-Diversity-FPV-Goggles-with-DVR-Lens-Adjustable-p-1137808.html?rmmds=cart

Et j'hésite entre ces deux batteries :

3S : https://www.banggood.com/ZOP-Power-11_1V-500mAh-45C-3S-Lipo-Battery-XT60-Plug-p-1088324.html?rmmds=search
2S : https://www.banggood.com/Gaoneng-GNB-7_4V-550mAh-2S-80160C-Lipo-Battery-JST-Plug-p-1116802.html?rmmds=search

Voilà je pense avoir fait une configuration homogène mais je débute totalement dans le fpv et dans l'assemblage de drone donc je pense avoir fait de mauvais choix.

Merci d'avance pour votre aide :D

Hors ligne CriTof

  • Global Moderator
  • Pilote de Mini-Racers
  • *****
  • Messages: 1676
  • Chasseur de taupes
Re : Conseil/avis sur configuration d'un 130
« Réponse #1 le: 31 mai, 2017, 09:55:03 09:55 »
Il y a un ensemble général cohérent !
Sur cette taille et ce modèle, je me rapprocherai peut être plus sur un ensemble combo PDB/FC/ESC/OSD inclus... ?
Pour le casque FPV, effectivement, on ne peut pas mieux faire qualité prix. Va voir sur HelicoMicro, @fred, à concocté comme à son habitude d'excellents articles, tests reviews sur les produits FPV Eachine.
Pour les moteurs, je laisse la parole à plus calés que moi sur les dernières générations.
quand au choix de batteries, oublie le 2S, tu vas vite t'emmerder  :P (ESC et moteurs devront suivre par ce choix)
Bravo pour ta patience. quelques points sont encore à approfondir. J'espère que l'on pourra t'aiguiller au mieux.
Bonne CB chez les Tinois  :Biggrin:

" Je n'aime pas dire du mal des gens, mais c'est vrai qu'il est gentil "

Hors ligne PierreF

  • AMR -Le Bureau-
  • Pilote de chasse
  • ******
  • Messages: 796
Re : Conseil/avis sur configuration d'un 130
« Réponse #2 le: 31 mai, 2017, 12:58:08 12:58 »
Hello :)

+1 pour la FC, les AIO ont le vent en poupe en ce moment et ce n'est pas pour rien !

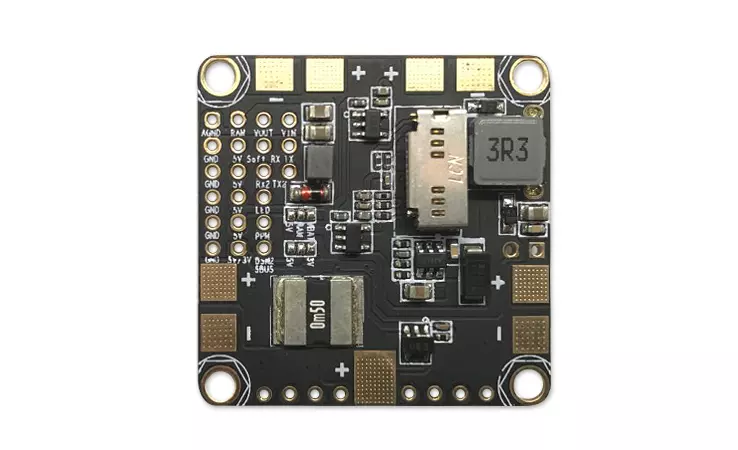

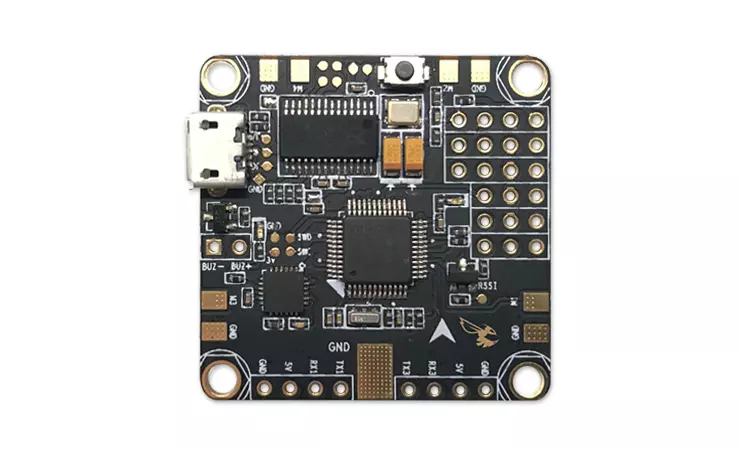

FC (avec BB) + PDB (avec BEC) + OSD tout ça dans une seule carte... moins de soudures, moins d'encombrement, moins cher !
Et surtout cette carte supporte l'ensemble des fonctionnalités de Betaflight !!! \o/
Quand on avait une pdb à 5€ plus une FC à 30€ plus un OSD à 40€ maintenant on a le tout pour 45€ dans un magasin français ! Que demander de plus...

tests :
https://oscarliang.com/betaflight-f3-fc-quadrant-25a-esc/ (en)
https://www.fpv-passion.fr/betaflight-f3-aio/ (fr)
shop :
https://www.studiosport.fr/controleur-de-vol-betaflight-f3-a12634.html


Ps : bon comme dab faut faire gaffe aux soudures, ne pas chauffer les composants autour, ne pas trop chauffer les pads pour éviter les décollements de pistes, vérifier toutes ses soudures...
Pps : ah et évite les cartes type "omnibus" où les soudures sont remplacées par des connecteurs qui semblent pratiques mais qui au final provoquent des faux contacts et sont irréparables ou presque en cas d'arrachement...

Pour les batteries, effectivement en catégorie 130 le 2S va faire léger... Go 3S ! Et privilégie des marques un peu plus qualitatives si tu veux des batteries qui durent un peu et qui en ont sous le pied ;) (et oui, elles sont loin de toutes se valoir...)

Côté caméra pour un 130 je conseillerais plutôt une vrai caméra genre RunCam Micro Swift qui vient de sortir, je sais bien que c'est plus cher, mais au premier choc sur le combo AIO c'est la mort de l'antenne !

Hors ligne sansors

  • Pilote en carton mouillé
  • *
  • Messages: 4
Re : Conseil/avis sur configuration d'un 130
« Réponse #3 le: 31 mai, 2017, 13:17:45 13:17 »
Merci pour vos réponses :D

J'avais vus entre temps ces fameuses cartes avec pdb, mais en vus des ampérages qui passent j'étais moyennement convaincus.

J'avais vus celle-ci qui me semblait pas mal ( F4 ) https://www.banggood.com/STM32F4-F4-V3_0-Racing-Flight-Control-with-BECPDBOSDXT60-for-Multirotor-p-1109743.html?utm_source=google&utm_medium=cpc_ods&utm_content=starr&utm_campaign=Smlrfpv-ds-flight_con&gclid=CNuamvP-mdQCFVAQ0wodSNoHgQ

Pour le combo caméra j'avais pas pensé à ça, du coup un vtx à me conseiller ? ( pas trop lourd ? ).

Et par rapport aux moteur , 1104/1306 ou 1407 ?  Sachant que je cherche à avoir une autonomie dans les 5 minutes en vol tranquillous et pouvoir de temps à autre fixer une caméra en sus.

Pour les soudures pas de soucis c'est mon métier pratiquement, ce genre de montage est énorme en terme de taille comparé à ce que je monte.

Hors ligne Maxzor

  • Pilote de planeur
  • **
  • Messages: 73
Re : Conseil/avis sur configuration d'un 130
« Réponse #4 le: 31 mai, 2017, 23:47:58 23:47 »
Salut

Je viens d'upgrader mon 130 en 4S avec des Xnovas 1407 4000 kv ça risque de dépoter
Je te conseille des moteurs 3-4S pour pouvoir upgrader sans changer.
Quelques pistes d'actualité https://www.rcgroups.com/forums/showthread.php?2862313-Which-11xx-14xx-motor-for-a-4S-130mm-quad-in-2017

Pour le VTX je vois pas conseiller à part du Tramp.

Sinon +1 pour les AIO, voire RTF pour commencer, il y a le Youbi chez Banggood https://www.mondrone.net/youbi-de-awesome-petit-puissant/
« Modifié: 31 mai, 2017, 23:51:31 23:51 par Maxzor »
Plus curieux que pilote hélas, même si c'est sujet à changement.
